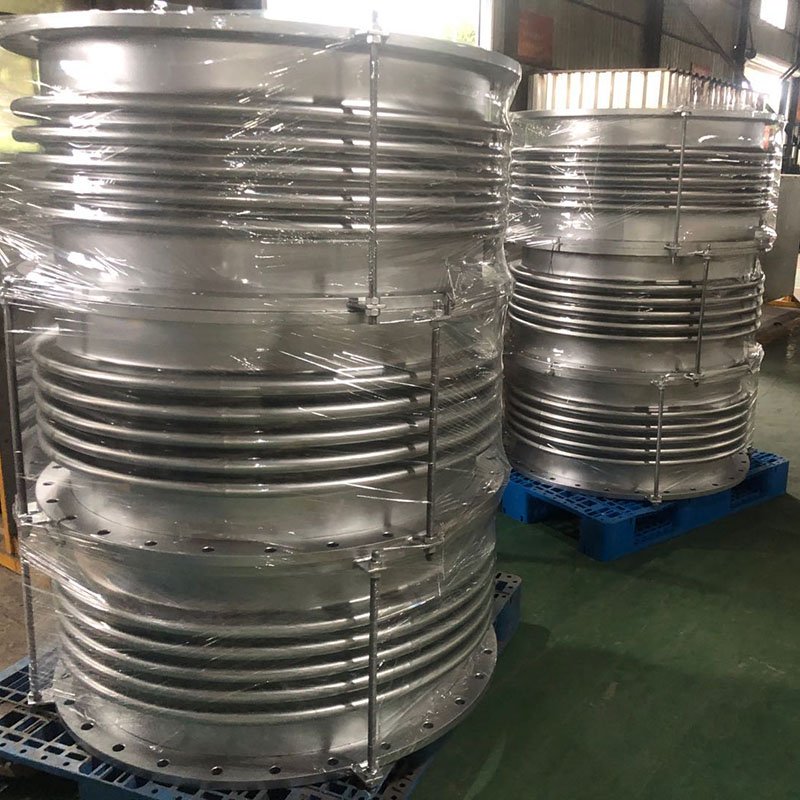

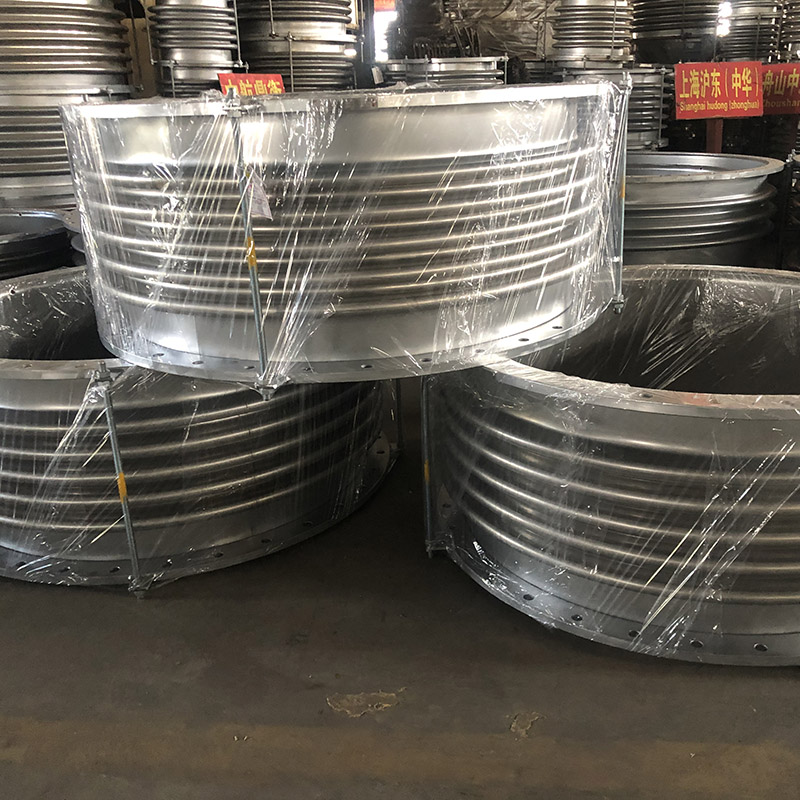

排煙膨脹節GB/T12522-2009

所屬分類：船用膨脹節系列

瀏覽次數：0次

發布日期：2021-11-28 23:16:29

我要詢價

產品概述

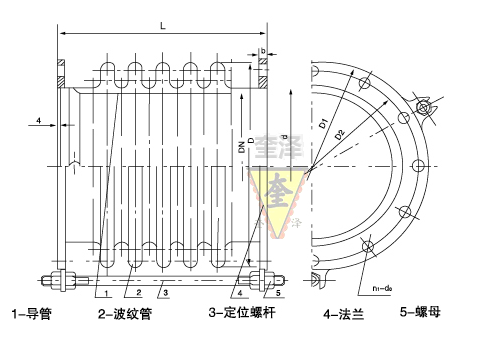

性能(圖紙)
技術參數

各國船級社證書齊全覆蓋范圍(DN50-4000)

表2 A型膨脹節的基本尺寸 mm
類型	公稱壓力PN(MPa)	公稱通徑DN(mm)	結構尺寸				法蘭尺寸					重量 [kg)	理論特性
			波數n	d	D	L	D，	D，	b	個數 n1	do		總位移		F	剛度 N/mm
													Ax	Ay	cm	Kx	Ky
A	0.10	65	8	76	112	180	155	123	12	6	16	3.9	40	15	65	24.7	1.6
		80		89	125		170	138		8		4.3			85	30.1	3.7
		100	6	114	158	220	190	158				5.2		10	137	32.0	9.7
		125		140	184		215	183		10		5.8			201	35.0	15.6
		150	4	165	221	210	240	208	14	12		7.3			269	36.0	18.9
		175		190	246		270	238				8.1		6	346	38.8	64.1
		200	3	216	326	280	295	264				11.7	55	10	556	48.3	76.0
			5			380						14.7	90	25		29.0	9.8
		250	3	268	378	280	365	327	16	14	18	17.9	55	10	794	55.7	125.1
			5			380						20.9	90	25		33.4	16.2
		300	3	318	428	280	430	386			22	22.7	55	8		62.7	188.6
			5			380				16		26.1	90	20	1064	37.6	24.4
		350	3	360	470	280	480	436				24.0	60	6		67.0	250.3
			5			380						27.1	90	20	1320	40.2	32.4
		400	3	410	520	280	530	486				28.6	60	6		71.7	377.0
			5			380				18		33.0	90	20	1662	43.0	43.7
		450	3	460	570	280	580	536		20		30.9	60	6		76.0	439.3
			5			380						35.7	90	20	2043	45.6	56.9
		500	3	510	620	280	635	591				34.9	70	6		79.7	555.2
			5			380						40.1	100	18	2463	47.8	72.0
注: 1、表列位移為許用循環次數Nf=5000次時的計算值。 2、▲x軸向總位移(表中的Ax為▲y=0的值)。 Ay 3、Ay橫向總位移(表中的Ay為 x=0的值)。 4、F-波紋管有效截面積。 Ay' 5、Kx-膨脹節的軸向剛度(每個波的軸向剛度除以波數)。 6、Ky-膨脹節的橫向剛度。 7、Ax'、Ay'可以由直角三角形法求得,見右圖。 Ax' Ax

表3 AS型膨脹節的基本尺寸 mm
類型	公稱壓力 PN(MPa)	公稱通徑 DN(mm)	結構尺寸				法蘭尺寸					重量 (kg)	理論特性
AS	0.10		波數	d	D	L	D,	D2	b	n1	do		總位移		F c㎡	剛度 N/mm
													Δx	Δy		Kx	Ky
		900	3	914	1024	370	1075	1020	32	24	30	143.8	80	5	7299	104.0	2147.7
			5			470						151.9	140	14		62.4	270.3
		1000	3	1016	1132	390	1175	1120		28		171.7	90	5	9009	102.7	2162.8
			5			520						183.6	150	14		61.6	280.3
		1100	3	1118	1232	390	1275	1220				185.2	100	5	10807	113.3	2863.9
			5			520						199.0	160	13		68.0	371.2
		1200	3	1219	1333	400	1375	1320	36	32		209.5	100	5	12748	116.7	3537.3
			5			530						224.4	160	13		71.2	458.4
		1300	3	1312	1424	400	1475	1420				225.1	100	4	14677	130.0	4461.5
			5			530						229.6	150	10		78.0	578.2
		1400	3	1412	1524	400	1575	1520	38 澤	36		250.8	100	4	16903	135.7	5362.1
			5			530						267.2	160	10		81.4	694.9
		1500	3	1520	1632	420	1690	1630	42			319.9	100	4	19582	140.7	6441.1
			5			550						338.2	160	10		84.4	834.8
		1600	3	1620	1750	450	1790	1730		40		363.5	130	5	22299	170.3	6359.2
			5			600						386.4	230	14		97.8	788.7
		1700	3	1720	1850	450	1890	1830	44			399.1	140	5	25025	168.3	7052.6
			5			600						428.9	230	14		101.0	914.0
		1800	3	1820	1950	450	1990	1930		44		420.5	140	5	27901	173.7	8114.1
			5			600						452.0	230	14		104.2	1051.6
		1900	3	1920	2050	470	2090	2030	46			463.4	140	5	30947	179.0	9274.2
			5			620						496.3	230	13		107.4	1201.9
		2000	3	2020	2150	470	2190	2130		48		484.2	140	5	34143	184.3	10537.2
			5			620						520.4	230	13		110.6	1365.6
注： 1、表列位移為許用循環次數Nf＝5000次時的計算值。 2、Δx軸向總位移（表中的Δx為Δy＝0的值）。 Δy 3、Δy橫向總位移（表中的Δy為Δx＝0的值）。 4、F-波紋管有效截面積。 Δy' 5、Kx-膨脹節的軸向剛度（每個波的軸向剛度除以波數）。 6、Ky-膨脹節的橫向剛度。 7、Δx＇、Δy＇可以由直角三角形法求得，見右圖。 Δx' Δx

表4 BS型膨脹節的基本尺寸 mm

類型	公稱壓力 PN(MPa)	公稱通徑 DN(mm)	結構尺寸				法蘭尺寸					重量 (kg)	理論特性
BS	0.05		波數 n	d	D	L	D,	D2	b	個數 n1	do		總位移		F c㎡	剛度 N/mm
													Δx	Δy		Kx	Ky
		1000	3	1016	1138	350	1175	1120	24	28	30	126.4	110	6	9009	88.7	1867.8
			5			480						138.3	180	15		53.2	242.1
		1100	3	1118	1240	350	1275	1220	26			146.0	110	6	10807	93.3	2358.5
			5			480						159.1	180	15		56.0	305.7
		1200	3	1219	1341	350	1375	1320		32		157.0	110	5	12748	98.0	2921.2
			5			480						171.2	180	15		58.8	378.6
		1300	3	1312	1434	360	1475	1420	28			187.1	110	5	14677	102.3	3512.0
			5			490						200.9	200	12		61.4	455.2
		1400	3	1412	1534	360	1575	1520		36		199.3	110	4	16903	107.0	4229.1
			5			490						214.5	200	12		64.2	548.1
		1500	3	1520	1642	400	1690	1630	奎 30			236.5	110	5	19582	111.0	5082.6
			5			550						252.5	200	15		66.6	658.7
		1600	3	1620	1764	370	1790	1730		40		276.6	150	5	22299	81.3	3036.5
			5			500						298.0	260	15		48.8	393.5
		1700	3	1720	1864	400	1890	1830	32			293.3	150	5	25025	84.0	3519.3
			5			550						316.2	260	15		50.4	456.1
		1800	3	1820	1964	400	1990	1930		44		308.2	150	5	27907	87.0	4064.8
			5			550						332.5	260	15		52.2	526.8
		1900	3	1920	2064	410	2090	2030	34			343.1	150	5	30947	89.7	4645.7
			5			560						368.1	260	15		53.8	602.1
		2000	3	2020	2164	410	2190	2130		48		359.2	150	5	34143	92.3	5278.0
												385.5	260	15		55.4	684.0
			5			560
注： 1、表列位移為許用循環次數Nf＝5000次時的計算值。 2、Δx軸向總位移（表中的Δx為Δy＝0的值）。 Δy 3、Δy橫向總位移（表中的Δy為Δx＝0的值）。 4、F-波紋管有效截面積。 Δy' 5、Kx-膨脹節的軸向剛度（每個波的軸向剛度除以波數）。 6、Ky-膨脹節的橫向剛度。 7、Δx＇、Δy＇可以由直角三角形法求得，見右圖。 Δx' Δx
